Un chevalet d'atelier RECUP !

Avec quelques vieilles chaises !

Christel voulait fabriquer elle-même son propre chevalet d'atelier ! Tout en récupérant au maximum du matériel qui existait déjà chez elle !

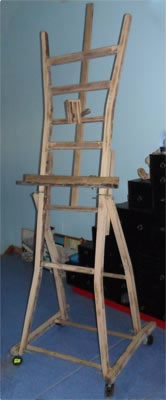

Chevalet récup avec des chaises

Avec quelques outils courants, une bonne dose d'imagination et beaucoup de bon sens, elle a réussi à transformer 4 vieilles chaises droites en un chevalet d'atelier original et parfaitement fonctionnel!

Christel a bien voulu nous détailler les étapes de fabrication de ce chevalet... C'est simple... Mais il fallait y penser !!!



Les éléments


Le chevalet terminé mesure à peu près 192x64...

Pour le fabriquer j'ai utilisé des objets récupérés soit:

4 chaises démontées,
1 planche,
4 patères ,
1 manche à balai,
4 roulettes avec blocage...
de la tige filetée
, écrous et vis,


La seule chose que j'ai achetée est une tige de tourillon de 1m pour les tenons, le reste était soit chez moi soit récupéré ailleurs...

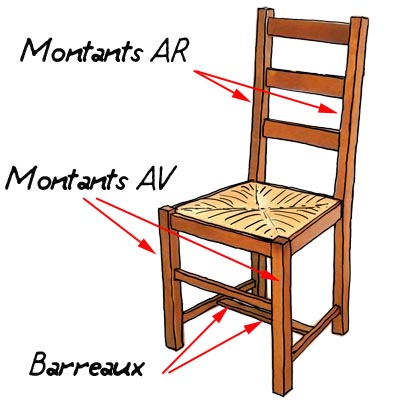

Il faut d'abord démonter entièrement les chaises pour ne conserver que les montants AV et AR ainsi que tous les barreaux.

Chaise récupérée

A la fin de votre démontage, vous disposerez de 8 montants AR, de 8 montants AV et d'un grand nombre de barreaux...

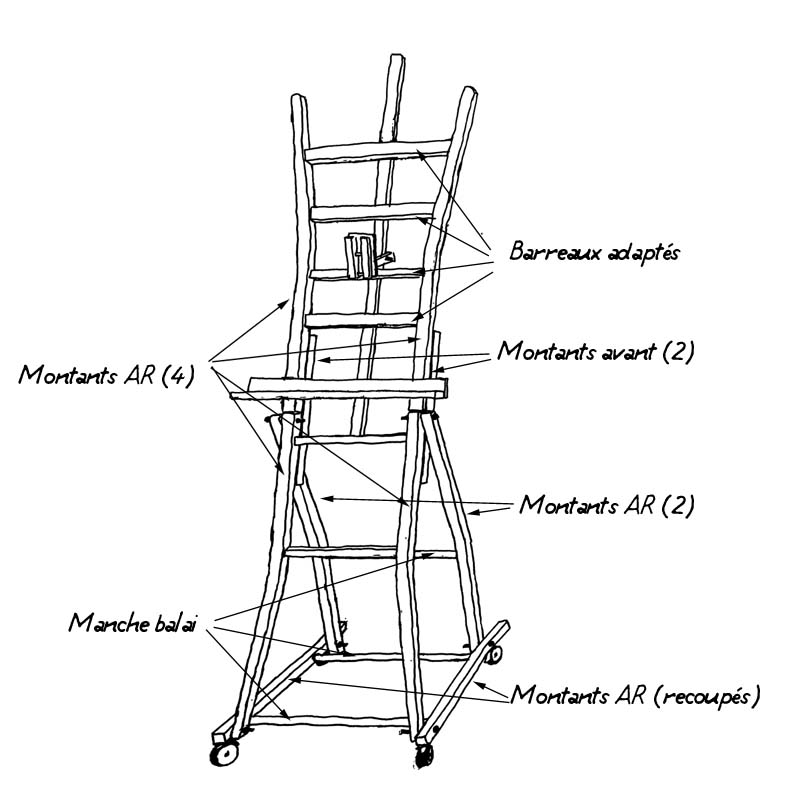

Voici le schéma du chevalet avec tous ses éléments :

Plan chevalet récup chaises

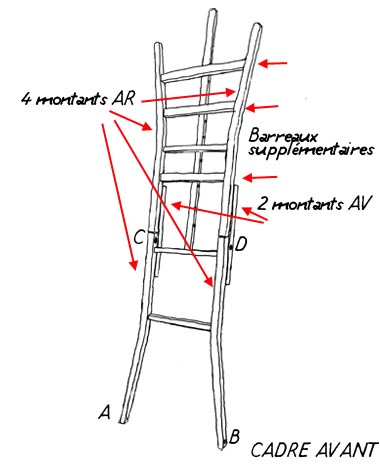

Fabrication du cadre avant


Il faut 4 montants AR.

J'ai fait en sorte de conserver les trous de mortaise et utilisé les 4 barreaux les plus long pour les traverses. Ensuite j'ai vissé un devant de chaise sur l'arrière de deux montants AR pour les solidariser et recommencér pour les deux autres montants.

Chevalet récup chaises cadre avant

Pour avoir plus de barreaux (en fonction des toiles que j'avais) j'ai ajouté 3 devants de chaise fixés+collés (colle à bois) avec tourillon de 10 en les adaptant à la largeur du haut de chevalet.

N'ayant pas de défonceuse j'ai fixé la barre centrale derrière les barreaux. La barre centrale mesure 119x3cm.

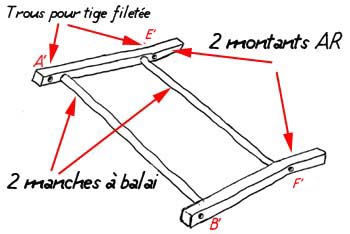

Fabrication de la base du chevalet


j'ai coupé 2 montants AR de chaise à 60cm. J'ai fait les traverses avec 2 manches à balai en affinant chaque extrémité pour qu'elles pénètrent dans les mortaises d'origine et j'ai adapté la largeur en fonction des pieds du cadre AV, tout en conservant les mortaises d'origine.

chevalet récup chaises contruire cadre base

J'ai aussi percé en A', B', E' et F' les trous pour les tiges filetées.



Fabrication du cadre AR

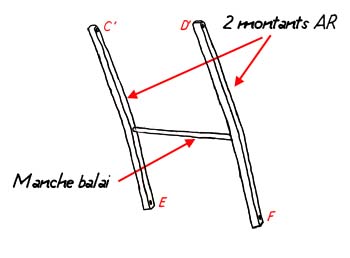

J'ai pris deux autres montants AR de chaise et les ai percés en C', D', E et F (suivant plan)...



chevalet récupération cadre arriere

Pour la barre transversale, j'ai pris le reste du manche à balai que j'ai adapté à la largeur et affiné à chacune de ses extremités pour qu'elles puissent rentrer dans les mortaises d'origine...



Assemblage des cadres


Avec de la tige filetée et des écrous, assembler A,A' puis B, B'... de manière à fixer le cadre vertical sur la base et faire tenir le tout avec le cadre arrière...



Finitions diverses

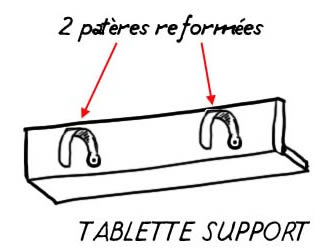

La tablette horizontale

C'est une planche de bois de 120 coupé en 2 morceaux de 60cm, d'épaisseur 2cm et de largeur 7cm.

tablette support des toiles

Pour les crochets j'ai déformé et reformé les 2 patères de telle sorte qu'elles puissent s'accrocher sur les barreaux afin de régler la hauteur de la tablette en fonction de la taille des toiles à peindre.

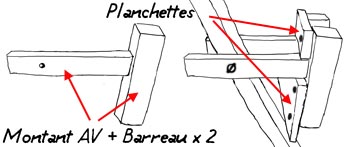

Le support haut

Ce support est formé par deux parties de montant AV (15cm), chacune avec leur barreau de longueur environ 20cm.

Ces deux pièces viennent enserrer la barre centrale (sur laquelle elles sont articulées) et leur écart est maintenu grace à deux planchettes vissées sur l'arrières.

Un grand boulon les traverse ainsi que la barre centrale...



Crochet support haut







Christel

Christel
