Construire un mini-chevalet

deux modèles simples à réaliser vous même.

On trouve parfois ces mini-chevalets dans les magasins spécialisés et ils se révèlent très pratiques pour exposer de petits cadres, des pages de scrap au format 30x30 ou même de petites toiles peintes.

Je vous propose de les fabriquer vous même de manière très simple. Vous avez même le choix entre deux modèles !

L'avantage, c'est que vous pourrez les faire "à vos mesures" et vous choisirez leur finition selon votre convenance... ceci pour un prix de revient dérisoire...

MODELE n°1 : TREPIED BASIQUE

Liste des fournitures :

. 2m de tasseau 20x10.
. Une vis "à métaux" de 30x5 (3cm de long et 5mm de diamètre) avec son écrou
. Deux vis à bois 30x5.
. De la colle à bois.
. Une scie d'encadreur.

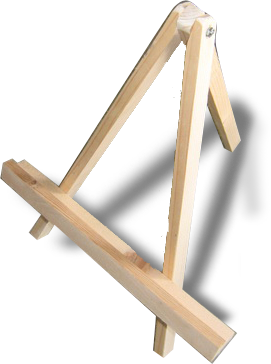

mini chevalet

Mise en fabrication du chevalet n°1

Dans le tasseau 20x10 commencez par découper 3 longueurs de 35cm : ce seront les pieds du chevalet. Afin de faciliter l'assemblage, il faut découper en biseau l'extrémité de deux de ces montants (les pieds latéraux).

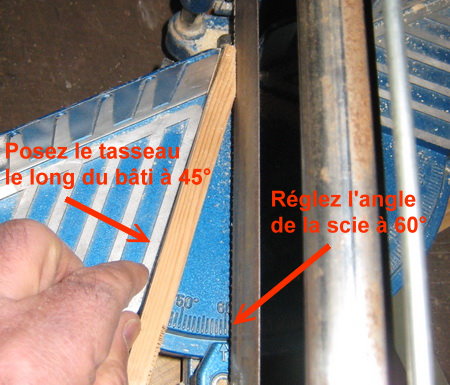

Pour cela, utilisez la scie d'encadreur... Réglez la lame sur la graduation 60°, posez le tasseau contre le bati à gauche et sciez de manière à obtenir une coupe "en sifflet"... Vous obtiendrez ainsi l'angle correct pour votre montage.

Répètez de la même façon cette opération pour le second pied latéral.

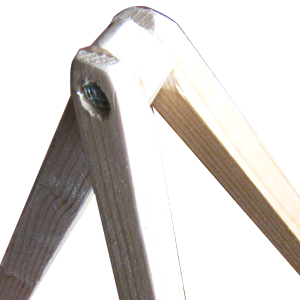

Sur votre plan de travail, approchez les trois pieds en les maintenant à leur place. Avec une perceuse et un foret de 5mm, percez simultanément les 3 pieds.

Avant de mettre la vis de maintien, "fraisez" légèrement les trous extérieurs avec un foret un peu plus grand (de 8mm) : c'est tout simplement une question d'esthétique (pour que la vis et son écrou soient légèrement "encastrés" et donc peu visibles lorsque le trépied sera terminé).

Donnez également un bon coup de papier de verre et arrondissez les extrémités des pieds. Fixez-les ensuite avec la vis à métaux de 3cm en serrant suffisamment l'écrou pour que le frottement soit doux.

Le support pour les oeuvres

Dans le restant de tasseau, découpez maintenant deux longueurs de 30 cm. Etalez un petit filet de colle sur un des chants d'un tasseau et appliquez l'autre par dessus pour former la "cornière".

Serrez pour que la colle prenne bien (serre-joints ou petites pointes)...Vous fixerez cette cornière, lorsque la colle sera bien sèche, avec deux vis qui traversent les montants : Attention à ce que le montage soit bien horizontal !

Le chevalet est maintenant terminé : vous pouvez le laisser tel quel... ou bien le vernir ou même le teinter et le cirer. Et sans tarder, exposez vos oeuvres !

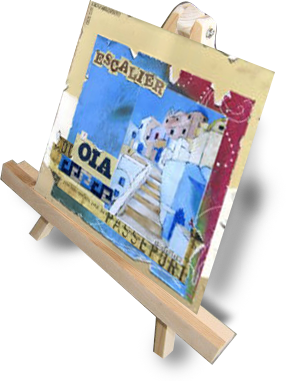

Scrap Oia expo

MODELE 2 : TREPIED EXPO GRAND FORMAT

Voici un second modèle de chevalet, nettement plus grand et qui vos donnera entière satisfaction pour les cadres et chassis jusqu'à 50cm de hauteur.

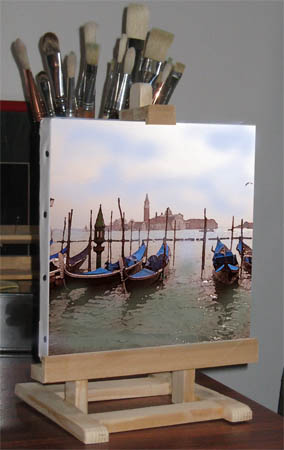

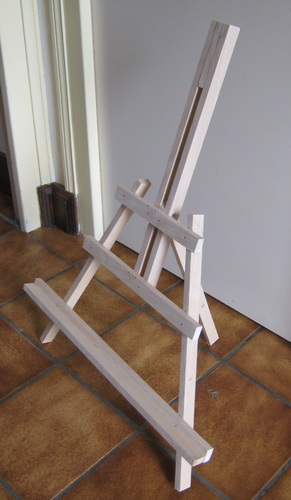

Chevalet2 terminé

Et, comme le précédent, il est entièrement construit à partir de tasseau 20x10 que vous trouverez facilement dans vos magasins de bricolage.

Il se construit entièrement "à plat" ce qui simplifie d'autant son montage !

Pour des raisons de robustesse, les éléments sont collés et cloués !

Liste des fournitures :

. 4m de tasseau 20x10.
. Une vis à bois de de 30x5 (3cm de long et 5mm de diamètre)
. De petites pointes dites "tête homme"
. De la colle à bois.
. Une scie d'encadreur avec sa butée réglable.

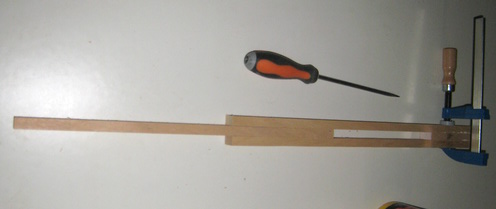

La glissière haute

Dans le tasseau 20x10, découpez deux longueurs de 40cm (montants de la glissière haute), une longueur de 36cm (pied arrière) et une longueur de 5cm (entretoise)

Mettez le pied en sandwich entre les deux montants disposés sur leur tranche et en les faisant se chevaucher sur 12cm.

Percez les 3 pièces simultanément et rendez-les solidaires avec votre vis à bois... (si celle-ci dépasse, vous pourrez toujours limer l'excédent). Vérifiez que le pied tourne librement en frottant doucement.

A l'autre extrémité, collez l'entretoise de 5cm et serrez avec le serre-joint. Ceci va donner la rigidité nécessaire à votre glissière haute.

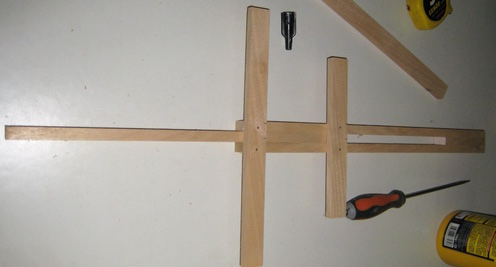

Les transverses

Coupez maintenant, toujours dans le tasseau 20x10 deux transverses mesurant respectivement : 18 et 28cm.

Il s'agit de les fixer à la glissière haute en les collant et clouant avec de petites pointes tête d'homme sur chacun des montants (attention à laisser libre le pied arrière).

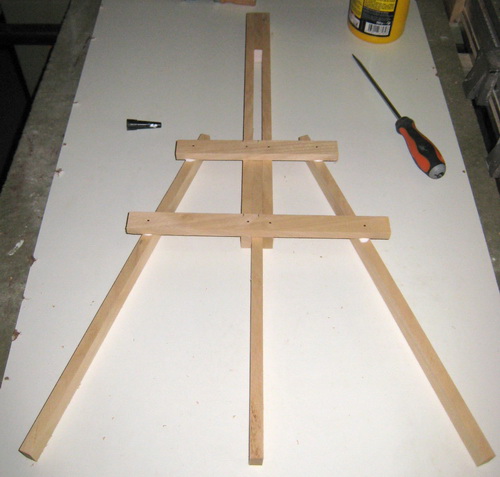

Elle sont disposées à 10cm l'une de l'autre... comme sur la photo ci-dessous :

La plus petite des transverses est fixée au niveau de l'articulation du pîed arrière... l'autre est fixée pratiquement à l'extrémité inférieure de la glissière haute.
